Схема управления с помощью проходных и крестовых выключателей является не самым оптимальным решением, когда нужно управлять освещением из трёх и более мест. Такую схему управления значительно проще организовать с помощью импульсных , или как их по другому называют, бистабильных реле.

Данное реле представляет собой электронную схему триггера – устройства с двумя устойчивыми состояниями и управляется кратковременным импульсом, подаваемым на его вход. Это позволяет использовать для управления освещением не фиксируемые выключатели (кнопки). Все кнопки включаются параллельно друг другу, что позволяет значительно упростить схему и соответственно монтаж освещения. Обычно такое реле представляет собой стандартный 17,5 мм модуль, устанавливаемый на DIN – рейку и монтируемый в распределительном шкафу.

      Внешний вид двустабильного реле.

Показанное в качестве примера бистабильное реле, в зависимости от модификации, может иметь один нормально-разомкнутый контакт, два нормально-разомкнутых контакта или нормально-разомкнутый и нормально-замкнутый контакт. Такие реле могут работать как в сети 230В, так и при напряжении 24В.

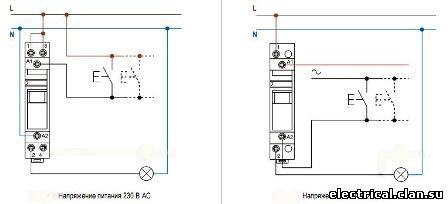

Схемы включения бистабильного реле.

Для реализации схемы управления освещением на бистабильном реле наиболее удобно задействовать его нормально-разомкнутый контакт. В приведённых обеих схемах таким контактом является контакт, имеющий выходы 1-2. Количество кнопок управления может быть любым, и все они включены параллельно.

 Первое нажатие на любую кнопку подаст управляющий уровень напряжения на вход А1, что вызовет включение реле, замыкание контакта и соответственно включение освещения, второе нажатие - отключение и так далее по кругу.

 Преимущество данной схемы от рассмотренной выше схемы на проходных выключателях – отсутствие необходимости применения крестовых переключателей и значительно более простой монтаж системы освещения. Недостаток – применение специального двустабильного реле. Но при наличии такого реле, данная схема является наиболее оптимальной как в плане монтажа, так и последующего отыскания неисправностей.
