СХЕМА АВР

                                          Схема АВР.








Назначение схемы.

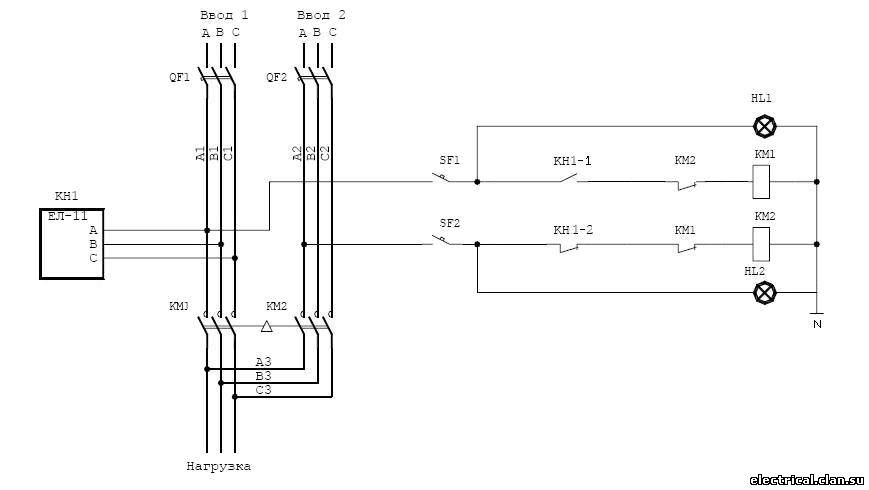

Одна из схем АВР. БАВР – блок автоматического ввода резерва предназначен для автоматического переключения нагрузки на резервный ввод при неисправностях - исчезновении напряжения на основном вводе, обрыве одной из фаз, неправильного чередования фаз основного ввода.

Описание работы.

В исходном состоянии трехфазное напряжение подано одновременно на оба ввода, автоматы QF1, QF2, SF1, SF2 включены. С первого ввода напряжение поступает на реле контроля фаз KH1, при этом его контакт KH1-1 замыкается, а контакт KH1-2 размыкается. Фаза "А" с первого ввода через замкнутый контакт пускателя KM2 поступает на обмотку магнитного пускателя KM1, он срабатывает и трехфазное напряжение поступает от этого ввода в нагрузку. Если напряжение на первом вводе по каким-то причинам пропадает, на реле контроля фаз KH1 трехфазное напряжение не поступает, его контакт KH1-1 размыкается, а контакт KH1-2 замыкается. Фаза "А" со второго ввода через замкнутый контакт реле KH1-2 и далее через замкнутый контакт магнитного пускателя KM1 поступает на обмотку магнитного пускателя KM2, он срабатывает и трехфазное напряжение поступает в нагрузку от второго ввода. Лампочки HL1 и HL2 сигнализируют, от какого ввода поступает трехфазное напряжение в нагрузку.
