ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ И ЗАНУЛЕНИЕ.

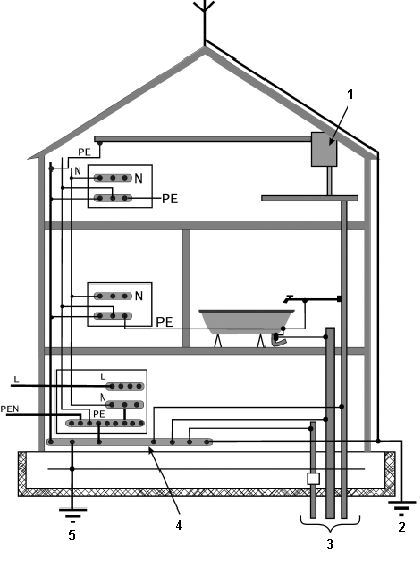

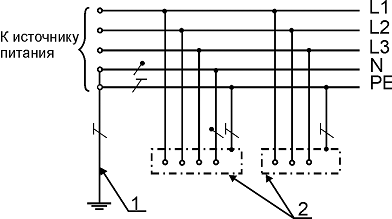

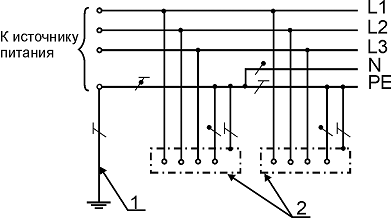

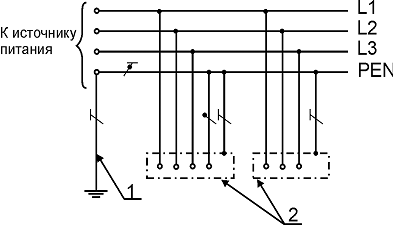

| Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение - защитить человека от поражения электрическим током, если он прикоснулся к корпусу электроприбора, который из-за нарушения изоляции оказался под напряжением. Защитное заземление - преднамеренное соединение с землей частей электроустановки. Применятся в сетях с изолированной нейтралью, например, в старых домах с сетями 220В. В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек - ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников. Есть два вида заземлителей – естественные и искусственные. К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей. В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой. В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами. Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы. Защитное заземление значительно снижает напряжение, под которое может попасть человек, но это напряжение, может быть не равно нулю. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество исскуственных заземлителей. Зануление — преднамеренное электрическое соединение ее частей, нормально не находящихся под напряжением с глухо заземленной нейтралью трансформатора через нулевой провод сети. Это приводит к тому, что замыкание любой из фаз на корпус электроустановки превращается в короткое замыкание этой фазы с нулевым проводом. Ток в этом случае возникает значительно больший, чем при использовании защитного заземления, и защитная аппаратура сработает эффективнее. Быстрое и полное отключение поврежденного оборудования — основное назначение зануления. Применятся в новых домах. Различают нулевой рабочий проводник и нулевой защитный проводник. Нулевой рабочий проводник служит для питания электроустановок и имеет одинаковую с другими проводами изоляцию и достаточное сечение для рабочего тока. Нулевой защитный проводник служит для создания кратковременного тока короткого замыкания для срабатывания защиты и быстрого отключения поврежденной электроустановки от питающей сети. В качестве нулевого защитного провода могут быть использованы стальные трубы электропроводок, а также нулевые провода, которые не должны иметь предохранителей и выключателей. Нулевой рабочий проводник и нулевой защитный проводник обычно приходят с подстанции, где заземляется сердечник трансформатора. Профилактический контроль изоляции проводят не реже 1 раза в 3 года. Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами. Сопротивление изоляции должно быть не меньше 0,5 Мом. Обозначения системы заземления. Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников. Первая буква в обозначении системы заземления определяет характер заземления источника питания. T — непосредственное соединения нейтрали источника питания с землёй. I — все токоведущие части изолированы от земли. Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания. T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй. N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания. Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников. C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN. S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками. Основные системы заземления. 1. Система заземления TN-C. К системе TN-C относятся трехфазные четырехпроводные (три фазных проводника и PEN- проводник, совмещающий функции нулевого рабочего и нулевого защитного проводников) и однофазные двухпроводные (фазный и нулевой рабочий проводники) сети зданий старой постройки. 2. Система заземления TN-C-S. В настоящее время применение системы TN-C на вновь строящихся и реконструируемых объектах не допускается. При эксплуатации системы TN-C в здании старой постройки, предназначенном для размещения средств, информатики и телекоммуникаций, следует обеспечить переход от системы TN-C к системе TN-S (TN-C-S). Система TN-C-S характерна для реконструируемых сетей, в которых нулевой рабочий и защитный проводники объединены только в части схемы, например, во вводном щитке (квартирном щитке). 3. Система заземления TN-S. В системе TN-S нулевой рабочий и нулевой защитный проводники проложены отдельно. Такая схема исключает обратные токи в проводнике РЕ, что снижает риск возникновения электромагнитных помех. При эксплуатации системы TN-S необходимо следить за соблюдением назначения проводников РЕ и N. Оптимальным случаем с точки зрения минимизации помех является наличие пристроенной трансформаторной подстанции, что позволяет обеспечить минимальную длину проводника от ввода кабелей электроснабжения до главного заземляющего зажима. Система TN-S при наличии пристроенной подстанции не требует повторного заземления, так как имеется основной заземлитель на ТП. 4. Система заземления TT. В системе TT трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с землёй через заземлитель, электрически не зависимый от заземлителя нейтрали трансформаторной подстанции. 5. Система заземления IT. В системе IT нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части заземлены. Ток утечки на корпус или на землю в будет низким и не повлияет на условия работы присоединенного оборудования. Такая система используется, как правило, в электроустановках зданий, к которым предъявляются повышенные требования по безопасности. 4. Схема контурного заземления. 1. Заземлители 2. Заземляющие проводники 3. Заземляемое оборудование 4. Производственное здание. 5. Схема заземления дома с применением системы TN-C-S. 1. Водонагреватель 2. Заземлитель молниезащиты 3. Металлические трубы водопровода, канализации, газа 4. Главная заземляющая шина 5. Естественный заземлитель (арматура фундамента здания) Источник: http://www.electricdom.ru | |
